Amplificador de instrumentación

De

 ¿Qué es?

Es un amplificador operacional en modo diferencial con  ganancia controlada. Una de sus ventajas es la alta impedancia de entrada y un control de ganancia simplificado. Esto porque la ganancia depende de una sola resistencia. Su ganancia puede establecerse de forma muy precisa y que ha sido optimizado para que opere de acuerdo a su propia especificación aún en un entorno hostil.

Características

  • Son amplificadores diferenciales con una ganancia diferencial precisa y estable, generalmente en el rango de 1 a 1000.
  • Su ganancia diferencial se controlada mediante un único elemento analógicos, conocido como, potenciómetro resistivo. También puede ser digital con conmutadores. Esto facilita el ajuste.
  • Su ganancia en modo común debe ser muy baja respecto de la ganancia diferencial. Lo que significa que debe ofrecer un CMRR muy alto en todo el rango de frecuencia en que opera.
  • Tiene una impedancia de entrada muy alta para que su ganancia no se vea afectada por la impedancia de la fuente de entrada.
  • Tiene una impedancia de salida muy baja para que su ganancia no se vea afectada por la carga que se conecta a su salida.
  • Permite trabajar con señales de continua muy pequeñas, debido a que tiene bajo nivel de tensión en el offset.
  • Se requiere de una anchura de banda ajustada en el diseño.
  • Un factor de ruido muy próximo a la unidad, es decir, el ruido se controla y no incrementa.
  • Tiene una razón de rechazo al rizado a la fuente de alimentación muy alto.

Configuración

La configuración más utilizada como amplificador de instrumentación está constituido por tres amplificadores operacionales.

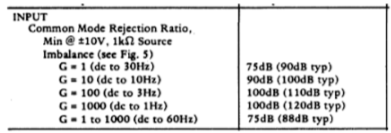

CMRR de amplificadores de instrumentacion

  • La CMRR se incrementa con la ganancia, esto es consecuencia de que la ganancia en modo común no se modifica apreciablemente cuando se incrementa la ganancia diferencial.

  • Por el contrario la anchura de banda del CMRR disminuye con el incremento de la frecuencia
