Convertidor Digital/Analógico y Analógico/Digital

De

 Convertidor Digital/Analógico y Analógico/Digital

Debido a que nuestro mundo es analógico y el procesamiento más sencillo y barato suele ser el digital por lo que necesitamos maneras de convertir estos valores

El conversor ADC (Analog-to-Digital Converter – Conversor Analógico Digital) tiene que efectuar los siguientes procesos:

1.- Muestreo de la señal analógica.

2.- Cuantización de la propia señal

3.- Codificación del resultado de la cuantización, en código binario.



Digital-Analógico

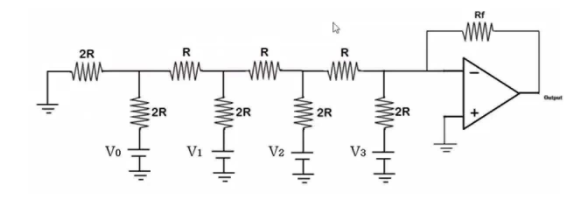

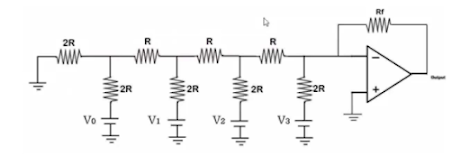

Mediante Thevenin y Superposición de fuentes llegamos a la siguiente ecuación que convierte el valor de las fuentes constantes en un valor analógico







Analógico-Digital

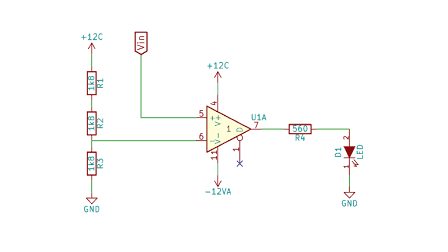

Si la tensión que estamos midiendo es superior a 3.33v (tensión de referencia fijada en el divisor de tensión) se encenderá el LED, es decir nuestro ADC de un bit estará en nivel alto. Si por el contrario el LED está apagado quiere decir que la tensión es inferior a 3.33v y por tanto la salida del ADC será un 0.

Aplicaciones

  • Control: La salida digital de una computadora puede convertirse en una señal de controlanalógico para ajustar la velocidad de un motor o para controlar casi cualquier variable física

  • También tiene aplicaciones en sistemas donde es necesario medir señales analógicas, como pueden ser sensores de temperatura, proximidad o en sistemas donde hay que realizar el procesamiento y/o almacenamiento de audio o cualquier otro tipo de información.
