Diseño de Filtros

De

El problema de diseñar un circuito que tenga una función de transferencia especificada se denomina diseño de filtros. En esta unidad aprenderemos la terminología del diseño de filtros y describiremos las etapas de filtros de segundo orden. Por último, aprenderemos también a conectar estas etapas de filtro para obtener un circuito que cuente con una función de transferencia especificada.

Tipos de Filtro

Los filtros se pueden categorizar principalmente a partir de 3 elementos:

  •  Por las características de klos componentes utilizados, en este caso de pueden tener:
    • Filtros activos (Con OPAMPs).
    • Filtros pasivos (Con R, L, C).
  • Por la función que cumplen, en esta categoría se tienen:
    • Filtros pasa bajas (P. B.)
    • Filtros pasa altas (P. A.)
    • Filtros pasa banda (P. Bn)
    • Filtrso rechaza banda
Por el orden del filtro, desde primer orden hasta n


Funcionamiento de un filtro ideal

Para determinar el comportamiento de las funciones de transferencia de un filtro existen 3 autores principales que indican los coeficientes a utilizar para que el filtro tenga un comportamiento determinado para diferentes ordenes.
  • Filtro Butterworth (La respuesta de magnitud se asemeja a la de un filtro ideal)
  • Filtro Chevishev (respuesta de fase lineal)
  • Filtros de Bessel (buscan control en fase, eliminar distorsiones).

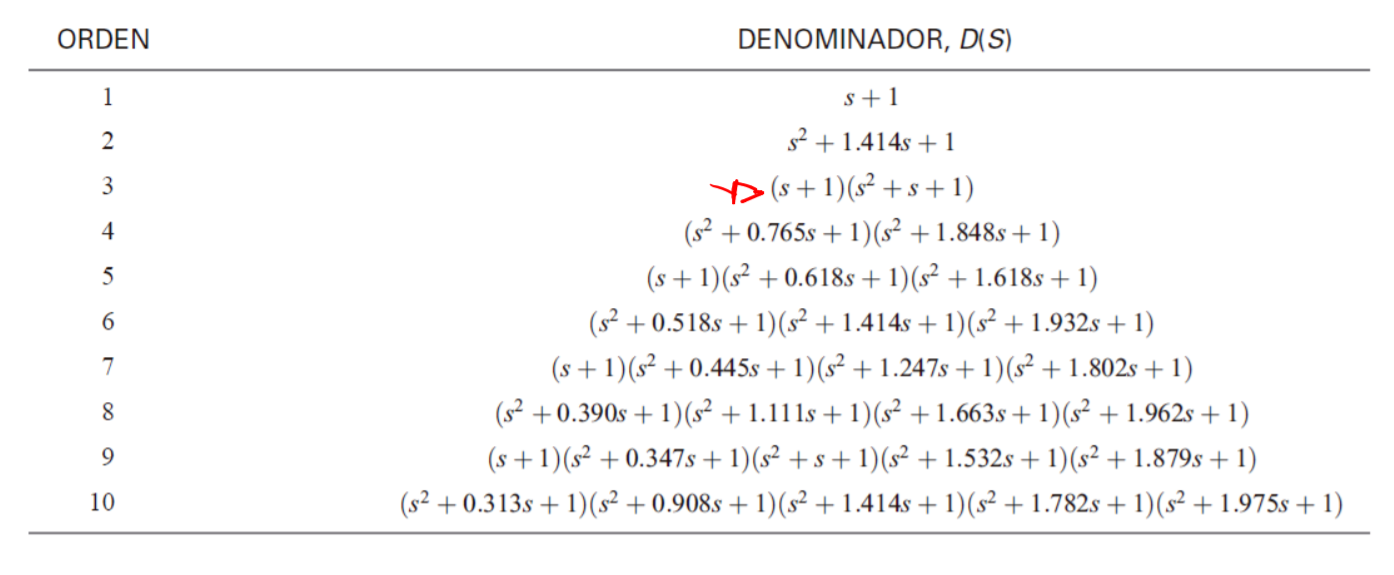

Coeficientes de Butterworth para filtros paso bajos con frecuencia de corte de 𝜔𝑐=1 rad/s


Comportamiento del filtro Butterworth


Comportamiento de filtros de alto orden



Escalamiento de Frecuencias

Debido a que los coeficientes vienen datos para 𝜔𝑐 = 1 𝑟/𝑠 para poder realizar el diseño se debe realizar un proceso conocido como escalamiento de las frecuencias, para determinar los coeficientes para nuestra frecuencia de trabajo.

Comportamiento de las conexiones de los filtros

Un elemento importante para poder pasar las funciones de transferencia del modelo matemático a un circuito es entender como se comportan los diferentes tipos de conexión a partir de las configuraciones planteadas anteriormente.

Para este proceso se va a analizar un filtro de segundo orden formado a partir de la conexión de dos filtros de primer orden.
