El OpAmp tiene múltiples aplicaciones, una de ellas es que se puede usar para comparar las señales en ambas de sus entradas, de esta manera el OpAmp determinará cual de las dos señales es mayor saturándose a su voltaje de polarización máximo o mínimo. En una configuración como la que se muestra a continuación, se compara el voltaje de la fuente sinusoidal con el de la fuente constante, siempre que el voltaje en la entrada no inversora sobrepase al voltaje en la entrada inversora, veremos que Vout=V+
En la gráfica observamos a la señal de entrada de la entrada no inversora (morado) y la señal de salida medida en la resistencia "r12" del esquemático (café) interpretándolas notamos cómo cuando la señal sinusoidal es mayor al umbral, la señal se queda constante el voltaje de polarización positiva. Tomando este mismo ejemplo, si tuviéramos una fuente de polarización negativa notaríamos cómo la señal cuadrada se extiende al lado negativo, pues se polarizaría al mínimo.
Circuito "multímetro" utilizando OpAmps como Comparadores

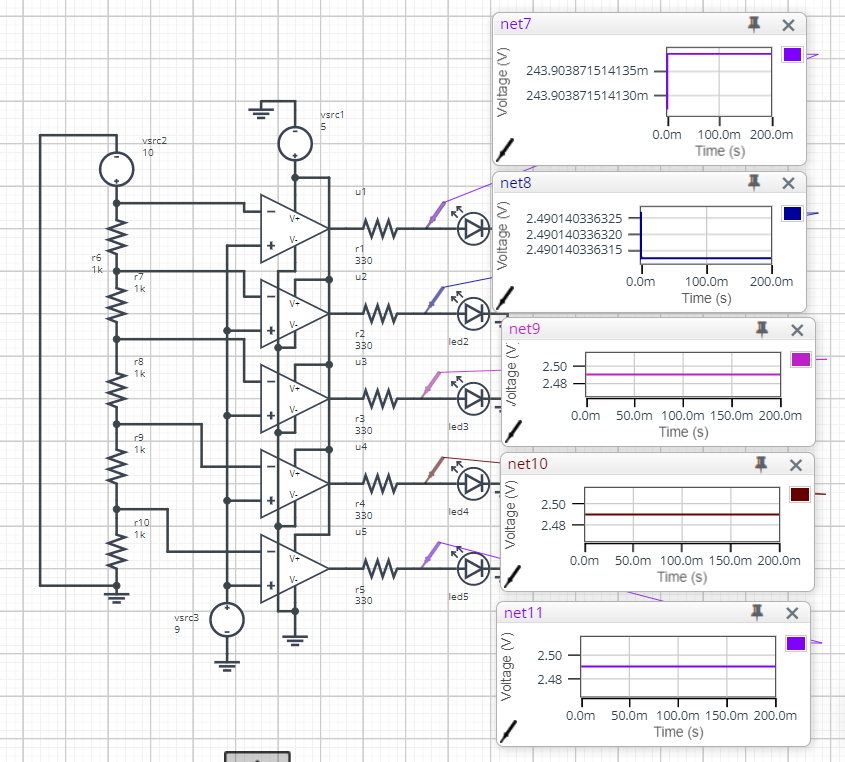

En este circuito notamos una configuración de resistencias en serie que dividen el voltaje de la fuente de 10v, es decir, en la resistencia "r10" habrían 2v mientras que en la resistencia "r9" habrían 4v y así sucesivamente; estas divisiones proveen de distintos voltajes a las entradas inversoras del OpAmp que serán comparados con el valor de la fuente de 9 v conectada a las entradas no inversoras. Este circuito compara los 9v con el voltaje de las resistencias en serie para determinar si el led enciende o no. Observemos las gráficas obtenidas:
En las gráficas notamos como 4 de las líneas muestras suficiente voltaje para encender el led (2.48V-2.50V) mientras que el voltaje en la primera línea es de miliVolts debido a que el voltaje en la entrada inversora de ese OpAmp es mayor al voltaje de referencia (9V) que intentábamos comparar. De esta manera, si cambiáramos el voltaje de referencia a 5V únicamente los últimos 2 leds encenderían pues el voltaje de referencia sería mayor al voltaje proveniente de las resistencias.
Este circuito es aplicable en los medidores de carga de baterías de litio, pues comparando el voltaje de referencia y la carga de la batería podría indicarse al usuario a través de LED's cuanta carga esta tiene, algo muy parecido a un multímetro de baterías, a continuación se muestra un artefacto de este estilo:
Nota: Para visualizar mejor las simulaciones entra a los links que se muestran a la izquierda en el apartado "Simulaciones" :)
