Rectificador ideal

De

 ¿Qué es?

  • Son circuitos realizados con diodos, capaces de cambiar la forma de onda de la señal de entrada.

  • Se utilizan en fuentes de alimentación de los equipos electrónicos, ya que son los encargados de transformar la corriente alterna recibida en corriente directa.

Rectificador de precisión

  • Es una configuración que se obtiene con un amplificador operacional para que un circuito se comporte como un diodo y rectificador ideales .

  • Muy útil para el procesamiento de señales de alta precisión.

  • Capaz de procesar señales de voltaje muy pequeñas cuya amplitud está incluso por debajo de la necesaria para polarizar un diodo.

  • Estas pueden clasificarse de manera general en: rectificadores de media onda y rectificadores de onda completa de precisión.

Rectificador de medio onda

Si el voltaje de entrada es negativo, el voltaje a la salida del amplificador operacional es negativo, lo que ocasiona que el diodo se polarice inversamente y se comporte como un circuito abierto. Al no circular corriente, Vout es igual a cero. En cambio, si la entrada es positiva, la salida del amplificador operacional se vuelve positiva y el diodo es polarizado directamente. En este caso existe una corriente en la carga y, debido a la realimentación, la tensión de salida es igual a la tensión de entrada.

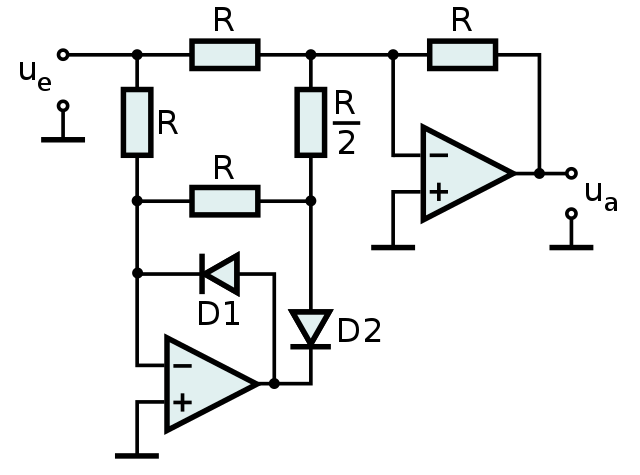

Rectificador onda completa

Constituido por un rectificador de precisión de media onda y un amplificador sumador. Cuando la señal de entrada es positiva, la salida del primer amplificador operacional es negativa; en consecuencia, el diodo D2 se polariza directamente. Cuando la señal de entrada es negativa, el mismo diodo se polariza inversamente por lo que a la salida del amplificador la tensión es cero.

El propósito del segundo amplificador es sumar dos señales. La primera de estas es la tensión de entrada, que a través de uno de los resistores interviene en la terminal inversora del op-amp y se amplifica en una relación unitaria. La segunda señal involucrada es la proveniente de la salida del primer amplificador. Esto para eliminar las caídas de tensión de los diodos.

Aplicaciones

  • Detección de señales de amplitud modulada

  • Interruptores de corriente

  • Circuitos recortadores

  • Formadores de onda

  • Indicadores de valor pico

  • Circuitos promediadores

  • Circuitos de valor absoluto

  • Detectores de polaridad de señal

  • Convertidores de corriente alterna a corriente directa
